MFE600E Caudalímetro Electromagnético: Medición de Flujo Inteligente y de Alta Precisión

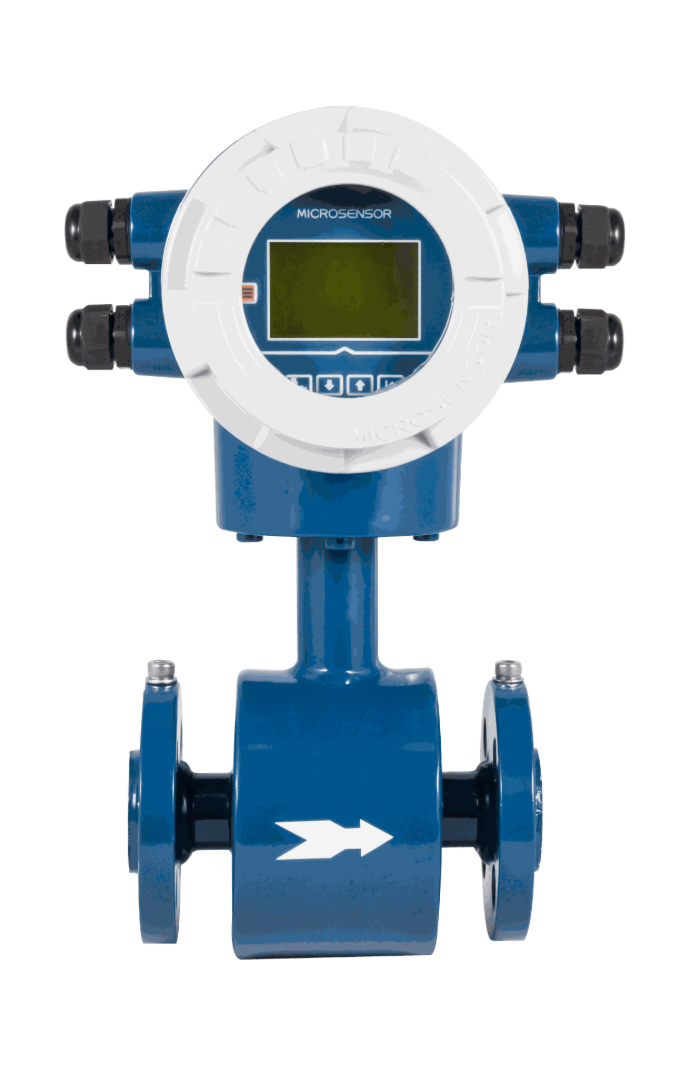

El caudalímetro electromagnético MFE600E de MICROSENSOR es un medidor de flujo inteligente que incorpora tecnologías avanzadas para ofrecer alta precisión y excelente estabilidad. Diseñado para una larga vida útil, este equipo es resultado de un meticuloso proceso de producción, desde la selección de materiales hasta las pruebas finales, incluyendo calibración en una torre de 37 metros de altura y software/hardware especializado para producción a gran escala, garantizando así una calidad consistente a largo plazo.
Características Destacadas:
-
Alta Precisión: La precisión de la medición no se ve afectada por cambios en la densidad, viscosidad, temperatura, presión o conductividad eléctrica del fluido. Alcanza una precisión de ±0.2% (para DN10~DN350) y ±0.5% (para DN6~DN1600).
-
Diseño Sin Obstáculos: Posee un flujo abierto sin partes móviles en la tubería de medición, lo que elimina la pérdida de presión.
-
Fácil Instalación: Su estructura es simple y la instalación sencilla, sin requisitos estrictos para tramos de tubería recta.
-
Excelente Sensibilidad: Sin inercia mecánica, ofrece buena sensibilidad, permitiendo medir flujos pulsantes transitorios con buena linealidad.
-
Compatibilidad con Fluidos Corrosivos y Abrasivos: Solo el revestimiento y los electrodos están en contacto con los medios. Al seleccionar materiales compatibles, el medidor es resistente a la corrosión y abrasión, apto para uso a largo plazo.
-
Electrodos Múltiples y Puesta a Tierra: La estructura de electrodos múltiples asegura alta precisión. Incluye electrodo de puesta a tierra, eliminando la necesidad de un anillo de puesta a tierra y reduciendo costos.
-
Bajo Consumo de Energía y Estabilidad: El convertidor utiliza un chip de bajo consumo para el procesamiento de datos, garantizando un rendimiento fiable, alta precisión, bajo consumo de energía y estabilidad de cero.
-
Pantalla LCD Funcional: La pantalla LCD muestra el flujo integrado, transitorio, velocidad, porcentaje de flujo y otros parámetros prácticos, facilitando la operación e instalación en sitio.
Principio de Funcionamiento:
El MFE600E opera basándose en la Ley de Inducción Electromagnética de Faraday. Cuando un líquido conductivo fluye a través del medidor, se induce una fuerza electromotriz en el líquido, detectada por pares de electrodos en la pared del tubo. La ecuación de la fuerza electromotriz inducida es:
U=K×B×V×D, donde U es la fuerza electromotriz inducida, K la constante del instrumento, B la densidad de flujo magnético, V la velocidad y D el diámetro interior del tubo de medida.
Aplicaciones Principales:
Este caudalímetro es ideal para diversas aplicaciones, incluyendo la protección del medio ambiente y sistemas de calefacción.
Consideraciones para el Pedido y la Instalación (Notas Importantes para el Cliente):
Según estadísticas de organizaciones autorizadas, gran parte de las fallas de caudalímetros se deben a una selección o instalación incorrecta del producto. Para asegurar el rendimiento óptimo, se recomienda:
1. Recopilar Datos del Proceso:
-
Nombre del fluido medido y su composición química.
-
Caudal máximo, mínimo y común.
-
Presión máxima de trabajo.
-
Temperatura máxima y mínima del medio.
-
El fluido medido debe ser conductivo (conductividad >
5μs/cm).
-
Confirmar la presión de trabajo real sea menor que la presión nominal del caudalímetro.
-
Confirmar la temperatura de trabajo real esté dentro de los requisitos especificados.
-
Verificar si hay presión negativa en la tubería de proceso.
2. Rango de Flujo y Velocidad:
-
Para líquidos limpios, la tasa económica de flujo es de
1.5 m/s∼3 m/s.
-
Para soluciones de fácil cristalización, aumentar el caudal a
3 m/s∼4 m/s para auto-limpieza.
-
Para lodos de mineral o fluidos resistentes al desgaste, reducir el caudal a
1 m/s∼2 m/s para minimizar el desgaste del revestimiento y los electrodos.
-
Velocidades superiores a
7 m/s son raras, y superiores a 10 m/s son aún más raras.
3. Instalación:
-
El caudalímetro debe operar en condiciones de tubería llena. No debe instalarse en puntos altos de la tubería donde no esté completamente llena o vacía.
-
Asegurar que el eje de la tubería y el tubo de medición estén alineados para evitar sellados defectuosos o roturas de bridas.
-
Instalar soportes a ambos lados de la tubería para evitar esfuerzos por vibración, impacto o contracción.
-
La dirección del flujo de líquido debe coincidir con la flecha del sensor.
-
Mantener una sección de tubería recta adecuada antes y después del caudalímetro (consultar el manual para detalles específicos según la configuración de la tubería y válvulas).
-
Evitar instalar cerca de motores, transformadores u otros dispositivos que puedan causar interferencias de inducción.
4. Puesta a Tierra:
-
La puesta a tierra del caudalímetro es crucial debido a la pequeña señal inductiva. Debe tener el mismo potencial que el líquido medido y el potencial de tierra.
-
El instrumento incorpora un bucle de tierra para establecer una tierra líquida y proteger el revestimiento.
